Рисование точки

Автор: mike (www.codenet.ru)

В этом уроке помимо стандартных способов рисования точек и линий рассматриваются более сложные - рисование сглаженной линии, рисование линий произвольной ширины. Кроме того, приведен пример частичного затемнения картинки для создании подписи.

Для рисования точки используется функция imagesetpixel:

int imagesetpixel ( resource image, int x, int y, int color)

imagesetpixel() рисует на изображении image точку с координатам x, y и цветом color. Верхний левый угол имеет координаты 0,0.

Пример 1. Рисование точки

<?php
header ("Content-type: image/png");
$img = imagecreatetruecolor(320, 240);
$ink = imagecolorallocate($img, 255, 255, 255);
imagesetpixel($img,160,120,$ink);
imagepng($img);
imagedestroy($img);
?>

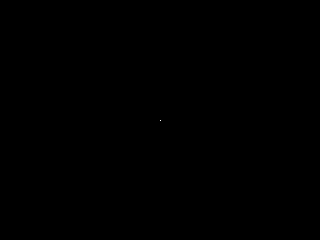

Результат работы этой программы выглядит следующим образом:

С помощью точки можно нарисовать что угодно. Для иллюстрации рассмотрим такую простую программу:

Пример 2.

<?php
header ("Content-type: image/png");
$img = imagecreatetruecolor(320, 240);
for ($i=0;$i<320;$i++)
    for ($j=0;$j<240;$j++) {
        $ink = imagecolorallocate($img, $i*$j, $i*$j, $i*$j);
        imagesetpixel($img,$i,$j,$ink);
        }
imagepng($img);
imagedestroy($img);
?>

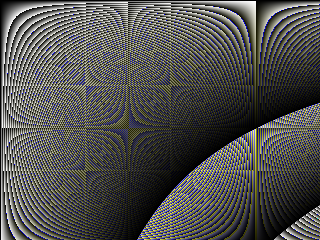

Результат работы этой программы выглядит следующим образом:

Рисование линии

Для рисования линии используется функция imageline:

int imageline ( resource image, int x1, int y1, int x2, int y2, int color)

imageline() рисует на изображении image отрезок, начинающийся в точке x1:y1, заканчивающийся в точке x2:y2 и имеющий цвет color. Верхний левый угол имеет координаты 0:0.

Пример 3. Рисование линии

<?php
header ("Content-type: image/png");
$img = imagecreatetruecolor(320, 240);
$ink = imagecolorallocate($img, 255, 255, 255);
imageline($img,0,0,320-1,240-1,$ink);
imagepng($img);
imagedestroy($img);
?>

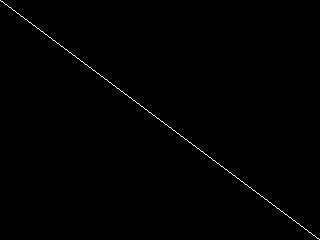

Результат работы этой программы выглядит следующим образом:

См. также:

• Вывод линии. алгоритм Брезенхема (PHP)
• @Вывод линий, алгоритм Брезенхема, алгоритм ЦДА (Pascal)
• @Вывод линии. алгоритм Брезенхема (Си)

Рисование линии произвольной ширины

Иногда появляется необходимость рисования линии произвольной толщины (пример будет рассмотрен в уроке 13). Функции рисования такой линии нет, но мы может сами написать ее:

Пример 4. Рисование линии произвольной толщины.

<?php

function imagelinethick($image, $x1, $y1, $x2, $y2, $color, $thick = 1) {
    if ($thick == 1) {
        return imageline($image, $x1, $y1, $x2, $y2, $color);
         }
    $t = $thick / 2 - 0.5;
    if ($x1 == $x2 || $y1 == $y2) {
        return imagefilledrectangle($image,
               round(min($x1, $x2) - $t),
               round(min($y1, $y2) - $t),
               round(max($x1, $x2) + $t),
               round(max($y1, $y2) + $t), $color);
         }
    $k = ($y2 - $y1) / ($x2 - $x1); //y = kx + q
    $a = $t / sqrt(1 + pow($k, 2));
    $points = array(
        round($x1 - (1+$k)*$a), round($y1 + (1-$k)*$a),
        round($x1 - (1-$k)*$a), round($y1 - (1+$k)*$a),
        round($x2 + (1+$k)*$a), round($y2 - (1-$k)*$a),
        round($x2 + (1-$k)*$a), round($y2 + (1+$k)*$a),
        );
    imagefilledpolygon($image, $points, 4, $color);
    return imagepolygon($image, $points, 4, $color);
    }

header ("Content-type: image/png");
$img = imagecreatetruecolor(320, 240);
$ink = imagecolorallocate($img, 255, 255, 255);
imagelinethick($img,10,10,320-11,240-11,$ink,2);
imagelinethick($img,10,240-10,320-11,240-(240-11),$ink,10);
imagepng($img);
imagedestroy($img);
?>

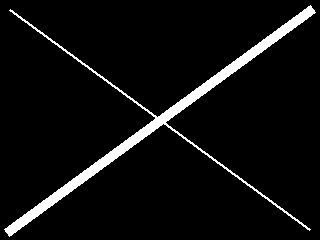

Результат работы этой программы выглядит следующим образом:

Рисование сглаженной линии

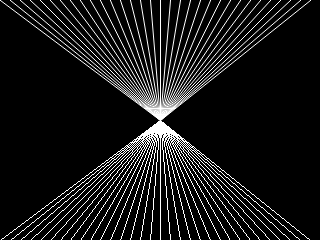

Пример рисования сглаженной линии вы можете найти здесь. Результат работы этой программы выглядит следующим образом:

На картинке хорошо видно, что линии в верхней части более гладкие. Я не рекомендую злоупотреблять функцией imagesmoothline этого примера. Она работает слишком медленно. Дождитесь лучше урока 13.

Заключение

В заключении хотелось бы привести пример простой программы, позволяющей выводить подпись на затемненной части изображения. Помимо функции imagesetpixel в примере используются еще две:

• imagecolorat - возвращает значение цвета в текущей точке.
• imagecolorsforindex - возвращает ассоциативный массив с индексами "red", "green", "blue" и "alpha". В качестве параметра передается цвет, полученный с помощью функции imagecolorat

Пример 5. Затемнение изображения

<?php
// Коэффициент затемнения. Вычитается из каждой компоненты (R,G и B)
$DARKNESS=40;

header ("Content-type: image/png");
$img = imagecreatefromjpeg("test.jpg");

for ($i=0;$i<100;$i++)
    for ($j=0;$j<40;$j++) {
        $x=$i+530-110;
        $y=$j+10;

        $rgb = imagecolorat($img, $x, $y);
        $rgb = imagecolorsforindex($img, $rgb);

        // Если значение цвета в текущей точке больше коэффицинта затемнения
        // то просто вычитаем его. Иначе ставим в точку 0.

        $rgb["red"] = $rgb["red"] > $DARKNESS ? $rgb["red"]-$DARKNESS : 0;
        $rgb["green"] = $rgb["green"] > $DARKNESS ? $rgb["green"]-$DARKNESS : 0;
        $rgb["blue"] = $rgb["blue"] > $DARKNESS ? $rgb["blue"]-$DARKNESS : 0;

        $c=imagecolorallocate($img,$rgb["red"],$rgb["green"],$rgb["blue"]);
        imagesetpixel($img, $x, $y, $c);
        }

$white=imagecolorallocate($img,255,255,255);
imagestring($img,2,530-100,18,"www.codenet.ru",$white);
imagestring($img,2,530-100,28,"(c) 2005",$white);

imagepng($img);
imagedestroy($img);
?>

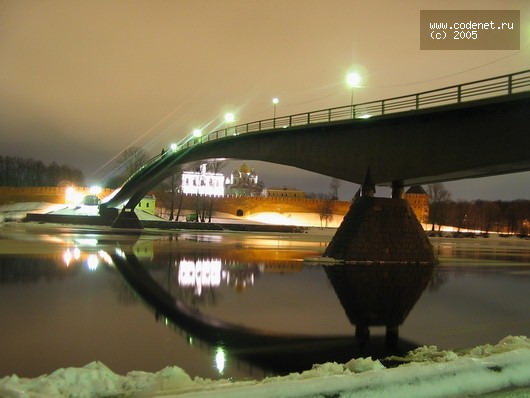

Результат работы этой программы выглядит следующим образом:

Все примеры к этому уроку можно скачать здесь.
